Series 2500 ESD

Hier kunt u uw kabelrupssysteem individueel configureren. Alle invoer en wijzigingen worden in de configuratie aan de zijkant van de pagina overgenomen.

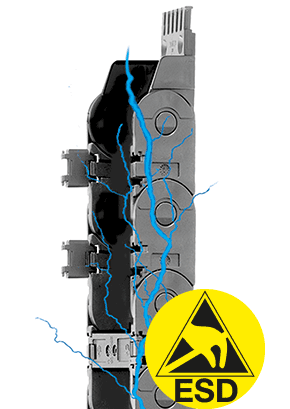

Series 2500 ESD - Kabelrups, openklikbaar langs de buitenradius

De E2/000 ESD series is de vierde generatie in deze grootte. Alle ervaring uit het veld is verwerkt in deze series: gemakkelijke en veelzijdige montage gecombineerd met robuustheid - sterkte gecombineerd met stil bedrijf, lange levensduur voor kabels en een breed scala aan montage-opties. Het design is consistent binnen alle E2/000 modellen. Het is het standaard product waar machinebouwers wereldwijd op vertrouwen.

Beschikbare inwendige breedtes Bi: 50 tot max. 200 mm
Beschikbare buigradii R: 75 tot max. 250 mm
Steek: 33,3 mm / schakels = 22 schakels/m

Wanneer de Series 2500 ESD te gebruiken

Klik open langs de buitenradius
Geïntegreerde trekontlasting benodigd in de verbindingszone
Variabele inwendige verdeling
Lange levensduur
Gemakkelijk in het gebruik

Wanneer de Series 2500 ESD niet te gebruiken

Wanneer u maximale stabiliteit nodig heeft
Systeem E4, Series E4.21
Voor zeer eenvoudige toepassingen
easy chain®, E200 series
Buizen met kleine buigradii 060, 075
Systeem E2 buizen, Series R48

montagematen


Part No. :
Inner width Bi [mm]:
Bending radius R [mm]:
Travel distance S [mm]:
Fixed end dM [mm]:
Chain length^** [mm]:
Number of chain links :
External width Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Weight per link [g]:
Weight [kg/m]:
* De benodigde vrije hoogte is HF = H + 25 mm (bij 1,5 kg/m extra belasting), die moet worden aangehouden voor alle typen toepassingen. Neem contact op met {SEA} wanneer de ruimte erg beperkt is
** De berekende lengte betreft de lengte van de ketting zonder aansluitelementen.

A= Bewegend uiteinde, B= Vast uiteinde
Steek: 46 mm
schakels per m: 22
afgelegde weg: S
Kabelrupslengte = S/2 + K

Vrijdragende lengte

De vrijdragende lengte is afhankelijk van de extra belasting
X-as: vrijdragende lengte in m FLB/FLG
Y-as Extra belasting in kg/m
Onderste schaal: Rijweg S in m
FLB = vrijhangend met toegestane doorzakking
FLG = vrijhangend met rechte bovenloop

De diagrammen voor vrijdragende lengte gelden voor de standaard kabelrupsen van het igumid GLW materiaal. De waarden kunnen ook worden gebruikt voor de evaluatie van toepassingen van kabelrupsen in het speciale materiaal ESD. Wanneer de betreffende maximale vrijdragende lengte met 80% wordt overschreden, dan moet de geschiktheid van de kabelrups worden gewaarborgd door een praktische test.

Price index:

Opening mechanism :

Persoonlijk contact

Toepassingsvoorbeelden 3D-CAD Bestellen van sjablonen en catalogus Naar de kabelrupsexpert Berekening levensduur PDF-gegevens Vragen aan de productexpert

Ontwerpen met igus®

7 breedtes en 5 buigradii

2 bevestigingselementopties

OntwerpgegevensMeer informatie over "vrij dragende toepassing"

OntwerpgegevensMeer informatie over "glijdende toepassing"

Montageaanwijzingen

Andere montagemanieren

Technische gegevens

Aanvulling bij installatie-instructies

EC-conformiteitsverklaring

Trekontlastingen

Binnenverdeling en leidingen geconfigureerd

Variant 1: Standaard

Assortimentoverzicht


unassembled	assembled
per . kettingschakel

Gebruik onze Configurator om met slepen en neerzetten binnenverdelingen snel en eenvoudig samen te stellen en leidingen toe te voegen.

Naar de configurator


Part No. :

St. bewerken naar configuratie

Online Services:

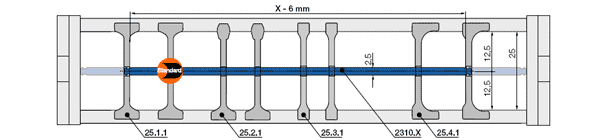

Optie 1 - Standaard ESD scheidingsschot
Voor alle toepassingen. Biedt maximale houdkracht en betrouwbare positionering. Scheidingsschotten zijn standaard op elke 2e kabelrupsschakel gemonteerd. Andere onderverdelingselementen leverbaar op aanvraag.

montagesteunen

KMA - Scharnierend

Staal

Aanbevolen voor vrijdragende toepassingen

Schroefverbinding mogelijk buiten de dwarsdoorsnede van de kabelrups

Voor nauwe montagedimensies

Universeel monteerbaar met "all-round" bevestigingsmogelijkheid

Stapelbaar

Trekontlasting tie-wrap plaat kan worden ingestoken in de KMA, op 3 instelbare hoogteniveaus

Ook leverbaar scharnierend aan één zijde (24001...3, 24001...4)


Part No. :
A [mm]:
B [mm]:
Number of teeth :

Trekontlastingen

Voor scharnierende aansluitingen

Gelijksoortige set (2-delig) voor alle kabelrupsbreedten

Elektrische geleidend

Schroefverbinding mogelijk buiten de dwarsdoorsnede van de kabelrups

Afmeting A = Bi - 13 mm
Afmeting B = Bi + 35 mm

Part No. :

Trekontlastingen

Geleidegoots

Aluminium "SuperTrough", basisversie

Aluminium "SuperTrough", Heavy Duty versie

Stalen geleidegoten

1. Gootzijdelen, aluminium, 2 m

2. Glijbalk, plastic, 2 m

3. Glijstrips*, lateraal, 2 m

4. Onderklem, aluminium

5. C-profiel, gegalvaniseerd staal

6. Bout M6 x 16

7. Glijmoer M6

8. Interface connector "Basis", kunststof

10. Demper profiel, rubber

*zonder glijstrips op aanvraag

Aluminium "Super Trough"- de igus® standaard

De aluminium "SuperTrough" is een modulair geleidegootsysteem voor lange rijwegen (wanneer kabelrupsen zelf glijden, zie tekening). Aluminium "SuperTrough" is leverbaar in voordelige "basisversies" en kan worden geüpgraded voor heavy duty toepassingen. Door dit universele gebruikt is dit het nieuwe aanbevolen igus® standaard gootsysteem.

Meervoudige bevestigingsopties met heavy duty beugels, onderklemmen en interface-connectoren
Zijdelings gemonteerde glijstrips voor slijtagebescherming bij hoge snelheden
Corrosiebestendige goot, zeewaterbestendig aluminium
Flexibele montage - verbindt met de steunvloer, onafhankelijk van de profiellengte en locatie van gootsectie-interfaces


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:

OntwerpgegevensMeer informatie over "glijdende toepassing"

Uitstekende slijtage- en geluidsniveaus
Zeer gemakkelijke, universele montage

1. Verbindingselement

2. Kunststof glijbalk

3. Onderklem

4. Glijstrip

5. C-profiel

1. Gootzijdelen, aluminium, 2 m

2. Glijbalk, plastic, 2 m

3. Glijstrips*, lateraal, 2 m

5. C-profiel, gegalvaniseerd staal

7. Glijmoer M6

9. Heavy duty beugel

10. Demper profiel, rubber

6. Bout M6 x 20

*zonder glijstrips op aanvraag

Aluminium "Super Trough"- de igus® standaard

Meervoudige bevestigingsopties met heavy duty beugels, onderklemmen en interface-connectoren
Zijdelings gemonteerde glijstrips voor slijtagebescherming bij hoge snelheden
Corrosiebestendige goot, zeewaterbestendig aluminium
Flexibele montage - verbindt met de steunvloer, onafhankelijk van de profiellengte en locatie van gootsectie-interfaces


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:

OntwerpgegevensMeer informatie over "glijdende toepassing"

Uitstekende slijtage- en geluidsniveaus
Zeer gemakkelijke, universele montage

1. Aluminium profiel

2. Kunststof glijbalk

3. Heavy duty beugel

4. Glijstrip

5. C-profiel

6. Demper profiel

1. Geleidegoot (blauw)
2. Glijrail (zwart)
3. Montageset (rood)
4. Individuele bevestiging zonder C profiel
5. Lengte van railprofiel

Geleidegoten worden gebruikt in toepassingen waar de bovenste loop van de kabelrups over de onderste loop glijdt. Voor het gebruik van de igus® geleidegoot van staal, zijn de volgende onderdelen nodig. Geleidegoot zonder glijbalken Artnr. 99.30, geleidegoot met glijbalken Artnr. 99.31, montagesets als stootverbinders Artnr. 95.50. XX
.XX geeft de lengte aan van het C-profiel waarop de geleidegoot is gemonteerd. De standaard lengte van de gootdelen en glijbalken is 2 m. De totale benodigde lengte van de geleidegoot wordt bepaald door de rijweg.


Part No. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:


Part No. :

St. bewerken naar configuratie

Online Services:

OntwerpgegevensMeer informatie over "glijdende toepassing"

+ Eenvoudige montage dankzij montagesets
+ 2-delig ontwerp - instelbaar op kabelrupsbreedte
+ zeer robuust
+ kosteneffectief
+ brede selectie

Geleidegoot zonder glijrails Artnr. 99.30, geleidegoot met glijrails Artnr. 92.31

Montagesets als stootverbinders Artnr. 92.50. XX

Kabelverbinding

Afleggoot type 01

Ondersteuning van het onderste deel - goot als eenvoudig modulair systeem, gootdelen uit één stuk voor het onderste deel van de kabelrups. Uw breedte, hoogte en kleur - wij leveren de juiste kabelrups, samen met het afleggootsysteem. Installatieklaar voor uw machine of toepassing. Bespaar op inkoop en ontwerptijd.

Compleet systeem, installatieklaar
Geen dure eigen ontwerpen meer
Geschikt voor vele kabelrupsbreedtes
Gemakkelijke installatie op uw machine, op profielen of wandbevestigingselementen
Leverbaar in 2 typen en 4 uitvoeringen


Part No. :
B Ra [mm]:
B Ri [mm]:

St. bewerken naar configuratie

Online Services:

configuratie

Persoonlijk contact

AGB Impressum Algemene opmerkingen Verklaring gegevensbescherming

hanging (max.) [m]	40
standing (max.) [m]	3
max. side-mounted, unsupported [m]	1
max. vertical, long travels [m]	100
circular	with reworking

Material of chain links	igumid ESD
Min. permissible temperature [°C]	-40
Max. permissible temperature [°C]	80
Gliding speed (max.) [m/s]	10
Max. gliding speed [m/s²]	50
Speed FLG max. [m/s]	20
Speed FLG max. [m/s²]	200
Speed FLB max. [m/s]	3
Speed FLB max. [m/s²]	6
Flammability class of chain link	VDE 0304 IIC UL94 HB
